蓝牙数传模块，IM电竞体育TD602

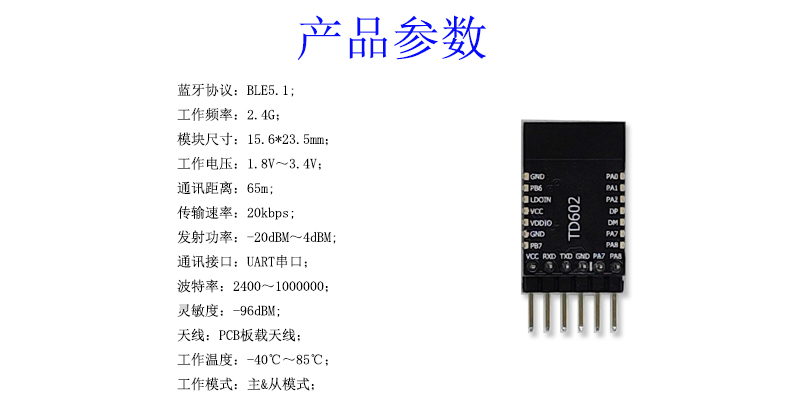

TD602蓝牙模块是IM电竞体育近期推出的一款蓝牙数传方案产品，支持蓝牙BLE&SPP的纯数传芯片，可支持串口修改蓝牙名、UUID、MAC地址，以及直接操作蓝牙芯片自身的IO与PWM口，还包括支持简单明了的透传和串口AT控制功能。模块的具体参数如下：

此模块使用的是IM电竞体育TD5325A这款蓝牙BLE数传芯片，蓝牙5.1版本，芯片的亮点在于性能强，支持APP端直接对芯片做设置与查询操作。

芯片特点如下：
• 支持APP端直接控制芯片IO与PWM口；
• 支持APP端直接设置芯片参数，查询芯片状态；
• 支持BLE低功耗模式，且支持超低功耗睡眠与唤醒模式；
• 带硬件复位脚；
• 宽压供电：1.8V～4.5V, 纽扣与锂电池均可直接供电；

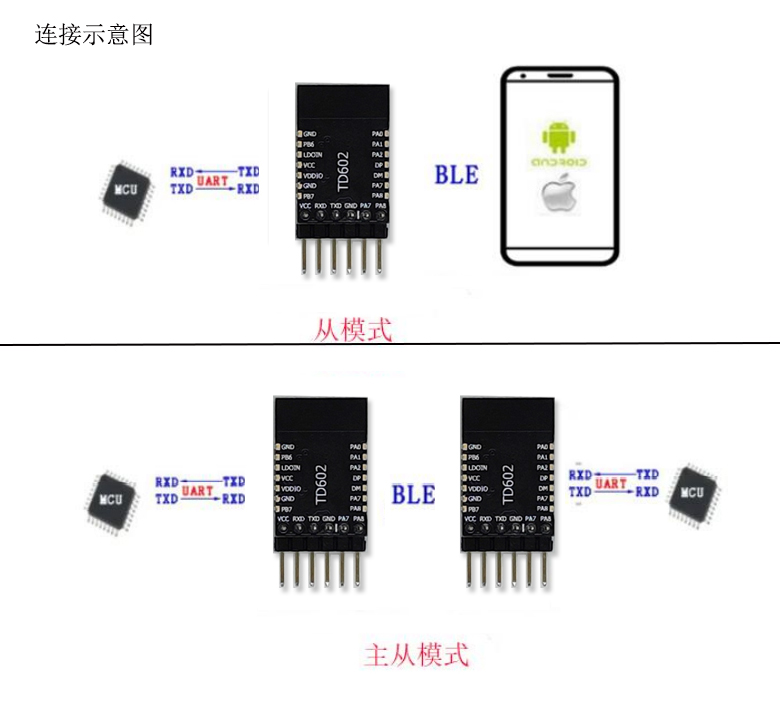

• 工作模式：主从模式；
• 内置高性能32位 MCU;
• 工作温度范围：-40℃ to +85℃；

应用场景：蓝牙数传控制、蓝牙透传

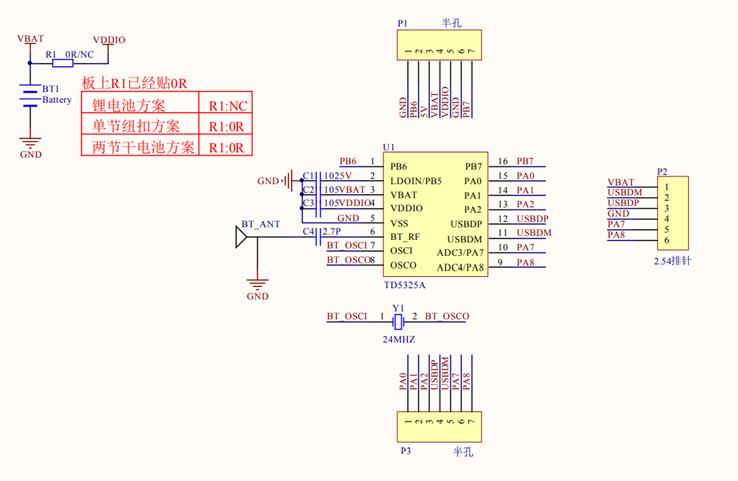

硬件参考设计如下：

目前芯片有三种工作模式：正常工作模式、低功耗工作模式、超低功耗睡眠模式。功耗方面，在低功耗模式下，芯片功耗实测数据如下：

8. 常见问题集锦
Q: 可以使用手机设置芯片参数吗？
A: 可以。支持手机设置与查询芯片所有的参数，包括修改蓝牙名、UUID、重启芯片等，具体可使用我司提供的Demo APP来操作。

Q: 什么是蓝牙透传，有什么特点呢？
A: 蓝牙数据透传，指上位机 MCU 通过串口发任何的数据，蓝牙芯片收到之后，会直接通过蓝牙转发给手机端,同时手机端发送任何的数据，蓝牙芯片收到后都会通过串口下发给 MCU，我们的方案中，蓝牙透传是不需要任何的指令或者设置的。

Q: 怎么快速测试芯片功能与性能？
A: 建议搭配购买配套的Demo板（Demo板上的芯片用的就是TD5325A），方便直观地测试相关功能与性能。

 Q: 怎样在项目中快速集成此部分功能？
A: 建议先用Demo板测试相关功能与性能，达到项目预期后，量不大的情况下直接使用Demo模块，后续量大的话可根据提供的资料将芯片集成到贵司项目中，后续向我司批量采购相关芯片即可。

Q: 自定义蓝牙的名称能设置多少个字符？
A：可以设置28个内。

Q: 主机模式下，可以任意连接其他厂商的蓝牙吗？
A：不能连接。因为每家的蓝牙UUID等配置不一样，无法正常配对通讯。如有此需求可找我司定制开发。

Q: 可以定制开发吗？
A: 可以，在我司商业立项即可，可联系我司：0755-82922363
